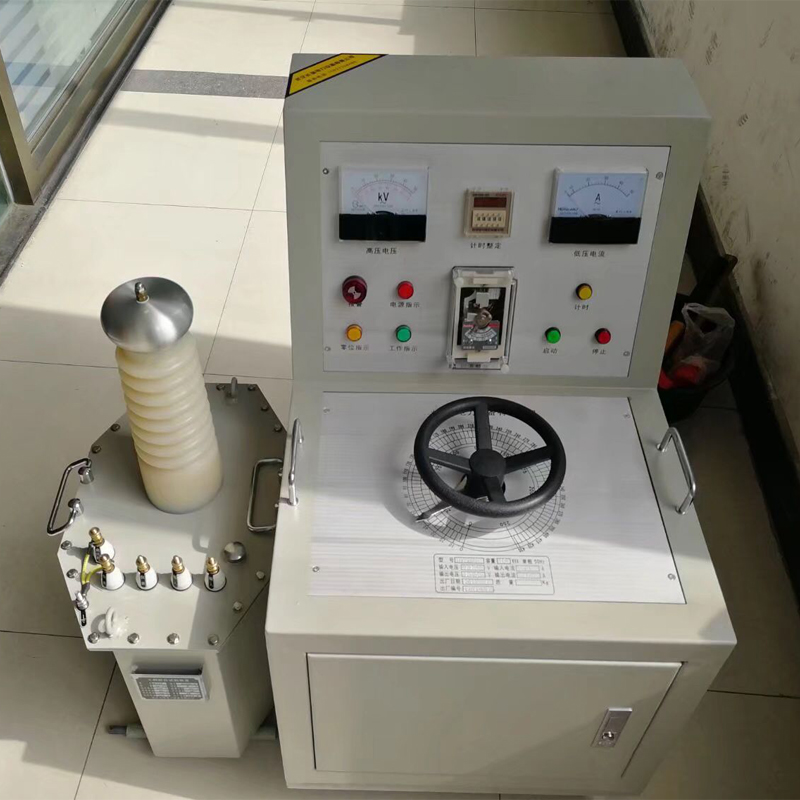

YDJ-5/100油浸式試驗變壓器安裝需要準備的步驟
油浸式試驗變壓器為變電所的重要組件，油浸式變壓器一般安裝在單獨的變壓器室內。
油浸式試驗變壓器依靠油作冷卻介質，如油浸自冷，油浸風冷，油浸水冷及強迫油循環等。一般升壓站的主變都是油浸式的，變比20KV/500KV，或20KV/220KV，一般發電廠用于帶動帶自身負載(比如磨煤機，引風機，送風機、循環水泵等)的廠用變壓器也是油浸式試驗變壓器，它的變比是20KV/6KV。
油浸式試驗變壓器采用全充油的密封型。波紋油箱殼體以自身彈性適應油的膨脹是*性密封的油箱，油浸式變壓器已被廣泛地應用在各配電設備中。
油浸式試驗變壓器前期準備
1、工時定額:(按國家定額標準)本體安裝所需綜合工日為21工日。工作內容包括:開箱檢查，本體就位，器身檢查，套管，油枕及散熱器的清洗等，油柱實驗，附件安裝，墊鐵制作安裝，補充柱及安裝后整體密封試驗，接地，補漆等。油浸式試驗變壓器在安裝過程中是否需要干燥，檢查和判后確定，需要干燥，用鐵損干燥法干燥時后需工日為20日，油過濾所需工日為3.38工日/噸。調試所需工日要另行計算。
2、安裝現場布置:電力變壓器大修及組裝工作zui好在檢修室內進行。沒有檢修室，則需要選擇臨時行安裝場所，zui好選擇在變壓器的基礎臺附近，使變壓器就位，也可以在基礎臺上就地安裝，室外現場應有帳篷。臨時安裝場所必須運輸方便，道路平坦，有足夠的寬度，地面應堅實，平坦并干燥，遠離煙窗和水塔，與附近建筑物距離要符合防火要求。
3、指定安全措施:①防止人身觸電及摔跌等事故的發生。②防止絕緣過熱。③防止發生火災。④防止某物落進油箱。⑤防止附件損壞。⑥防止變壓器翻倒。
4、制定技術措施:①防止變壓器芯不應受潮。②如何保證各連接部分接觸良好。③各部位密封要良好，不漏油。④如何保證變壓器絕緣和油絕緣。
5、安裝工作的基本程序:①準備工作(工具、材料、設備、圖紙)②絕緣的檢查和判斷(主要是線圈和鐵芯)③附件的檢查(應齊全，完好)④吊芯檢查(防止吸潮和工具、零件等掉進油箱)⑤附件安裝(外觀檢查，絕緣測量和嚴密行試驗)⑥結尾工作⑦交接試驗⑧試運行
6、工作人員的組織分工:①安裝總指揮和技術負責人②安全員③濾油組④吊裝及運輸人員⑤試驗人員⑥安裝人員。
7、對油浸式試驗變壓器的要求:①一級防火②通風良好③安全距離應足夠④基礎臺應牢靠⑤吊裝設施應完好。
8、工具材料準備:
⑴安裝機具(如真空泵、油泵、油罐、壓縮空氣機、濾油機、電焊機、行燈變壓器、閥門、各種扳手等。)
⑵測試儀器(如搖表、介質損失角測定器，升壓變壓器，調壓器、電流表、電壓表、功率表、溫度計等。)
⑶起重機具(如吊車、吊架、吊梁、卷揚機、鋼絲繩、滑輪、鏈式起重機等。)
⑷絕緣材料(如絕緣油、紙板、布帶、電木板絕緣漆等。)
⑸密封材料(如耐右橡膠襯墊、石棉繩、鋼墊底、蟲膠漆、尼龍繩等。)
⑹粘結材料(如環氧樹脂膠、膠水、水泥、沙漿等。)
⑺清潔材料(如白布、酒精、汽油等。)
⑻其他材料(如石棉板、方木、電線、鋼管、濾油紙、凡士林油、瓷漆等。)
9、油浸式試驗變壓器外部檢查:
①內容無機械損傷
②箱蓋螺栓完好
③襯墊密封良好
④套管表面無缺陷
⑤無滲油和漏油現象
⑥無銹蝕、油漆完整
⑦各附件完好無缺
⑧滾輪輪距與基礎鐵軌軌距相溫吻合。
