手持回路電阻測試儀設備面板說明講解
一、手持回路電阻測試儀 顯示面板與按鍵介紹

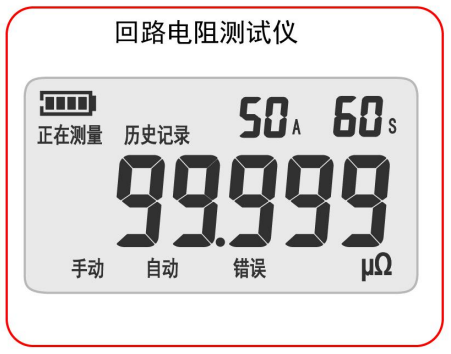

圖 1 液晶面板
圖 1 為液晶面板圖，液晶顯示內容包括中間的電阻測量值，右上角的電流檔位和時間檔位，左上角的電池電量與測量狀態指示，底部測量信息。
圖 2 按鍵面板
圖 2 圖 1 液晶面板為按鍵面板圖，按鍵包括“測試"，“電流"，“時間"。功能介紹如下：
1) 測試按鍵：
? 在關機狀態下，單擊顯示歷史記錄，再次單擊顯示下一個歷史記錄，長按開機;
? 在開機狀態下，如測試時間為 1s 檔時，雙擊可在自動模式、手動模式間切換，默認為手動模式;單擊開始測量，再次單擊停止測量。
? 非測量狀態下，長按關機;
2) 電流按鍵
? 非測量狀態下，點擊電流按鍵可以在 50A 擋和 100A 擋之間循環切換。
3) 時間按鍵
? 非測量狀態下，點擊時間按鍵，可以在 1s，2s，3s，4s，5s，10s，20s，30s，40s，50s，60s 間循環切換
二、手持回路電阻測試儀接口面板介紹

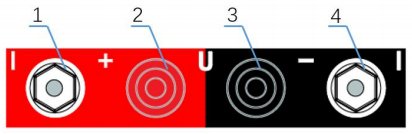

圖 3 接線座子面板
圖 4 側面接口面板
1) 1 正電流接線端子 I+：儀器電流測試線(功率線)正接線端子;
2) 2 正電壓接線端子 U+：儀器電壓測試線正接線端子;
3) 3 負電壓接線端子 U-：儀器電壓測試線負接線端子;
4) 4 負電流接線端子 I-：儀器電流測試線(功率線)負接線端子;
5) 5 充電孔：儀器電池充電孔，帶短路保護，請使用配套專用充電器;
特別說明
1) 請使用配套專用充電器，避免損傷電池;
2) 請使用配套測試線材，如需加長請根據電流檔位選擇線材長度和線徑。
三、手持回路電阻測試儀檔位介紹
1) 電流檔位
u50A：儀器最大輸出 50A，該檔位為默認檔位;
u100A：儀器最大輸出 100A。
2) 時間檔位
u1s：儀器測量時間 1s，該檔位為默認檔位;測量時，儀器通電時間會略超過 1s，請勿在開始測量后和結束測量前蜂鳴器提示音之間觸碰測量系統帶電體;該檔位下雙擊測量按鍵，可切換手自動模式。
u2s~60s：儀器測量時間 2s~60s，測量時可以手動終止測量;
四、手持回路電阻測試儀模式介紹
1) 手動模式：按設定電流檔位，時間檔位，測量一次，該模式為默認模式;
2) 自動模式：按設定電流檔位，測量時間 1s，自動連續測量 3 次，每次測量會有 6s 冷卻時間。
