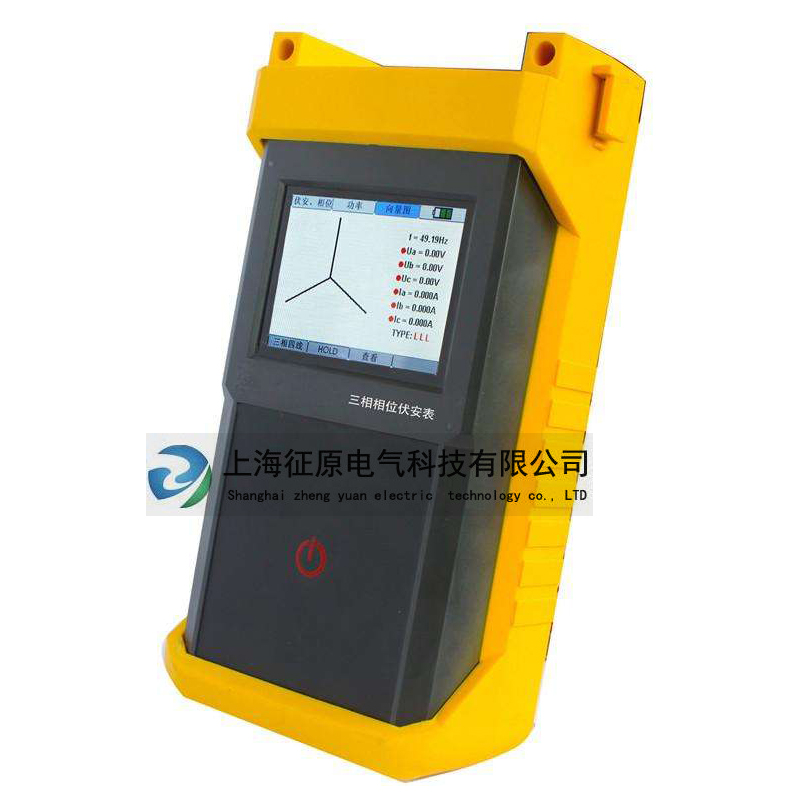

SMG3000三相相位伏安表是進行三相電參數測量，可以完成三相的電壓、電流、相角、頻率、功率、功率因數等電參數的高精度測量。
SMG3000三相相位伏安表設計上采用高速Cortex M3處理器加24位高速ADC進行電參數的測量計算，完全圖形化界面，真彩色顯示分辨率320×240，觸摸屏操作人機界面友好，儀器便于攜帶。
SMG3000三相相位伏安表產品特性
1. 同時測量三相電壓或四路電流（包含零線電流，此時，需增配一個電流鉗）。
2. 同時測量三相交流電壓相角、電流相角、功角。
3. 測量電網頻率和相序。
4. 自動判別變壓器繞組、容性和感性負載。
5. 六角圖顯示，彩色相序分析。
6. 有功功率、無功功率、視在功功率、三相功率和和功率因數測量。
7. 數據保存和查看功能。
8. 數據靜態保存功能。
9.
3.2寸TFT彩屏顯示具有觸摸功能。
10. 鋰電池供電、可充電連續待機大于20個小時。
SMG3000三相相位伏安表產品參數
|
類型 |
測量范圍 |
單位 |
誤差 |
分辨率 |
|
電壓 |
1-600 |
V |
0.5%×量程 |
0.01V |
|
電流 |
0.001-10 |
A |
0.5%×量程 |
0.0001A |
|
有功功率 |
0.001-5000 |
W |
0.5%×讀數（PF=1） |
0.1W |
|
無功功率 |
0.001-5000 |
VAR |
0.5%×讀數（PF=0） |
0.1VAR |
|
視在功率 |
0.001-5000 |
VA |
0.5%×讀數 |
0.1VA |
|
頻率 |
45-65 |
HZ |
0.1%×讀數 |
0.01HZ |
|
相位 |
0-360 |
° |
±2° |
0.1° |
注： 1mA-5mA，誤差±3°
